Kryty pro elektroniku

Ocelový čelní panel pro desku nebo přístroj: řezaný laserem, ohne se v ruce, přijde naplocho v balíku. Na přání tištěný zadní díl. Od jednoho kusu.

Ocel nebo nerez 1 mm

Ohyb po vlnovém řezu, bez ohraňovacího lisu

Naplocho v balíku nebo smontovaný

Zadní díl z PETG, ABS nebo nylonu na přání

Výřezy pro displej, konektory a tlačítka

Od 1 kusu

7–14 dní běžná doba výroby

plech 1 mm ocel nebo nerez, ohyb po vlnovém řezu

Wi‑Fi funguje stěna u antény zůstává plastová

490 Kč čelní panel tohoto vzorku, naplocho, 1 kus

250 Kč/ks stejný panel od 10 kusů

+300 Kč tištěný zadní díl; návrh od 500 Kč jednorázově

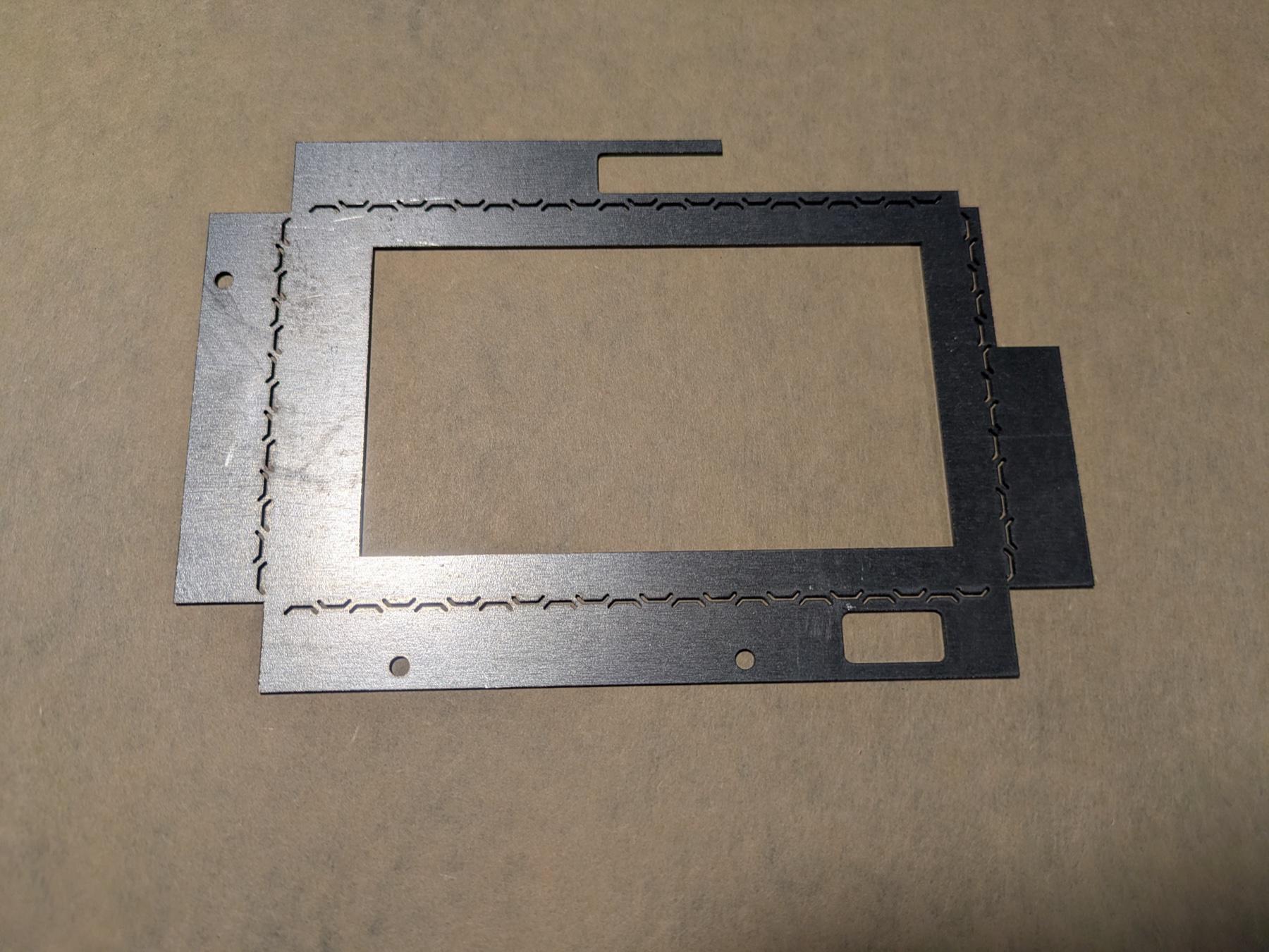

Hlavní výrobek je tady čelní panel. Řežeme ho z 1mm plechu z oceli nebo nerezu na vláknovém laseru rovnou s výřezy pro displej, konektory a tlačítka a linie ohybu řežeme vlnou: takový plech se za minutu ohne do krabičky v ruce, bez ohraňovacího lisu, a roh zůstane rovný. Panel posíláme naplocho, do balíku se vejde jako cedule. Zadní díl se sloupky pro desku a otvory pro šrouby tiskneme na 3D tiskárně na přání, pokud vlastní tiskárnu nemáte.

Co kolik stojí

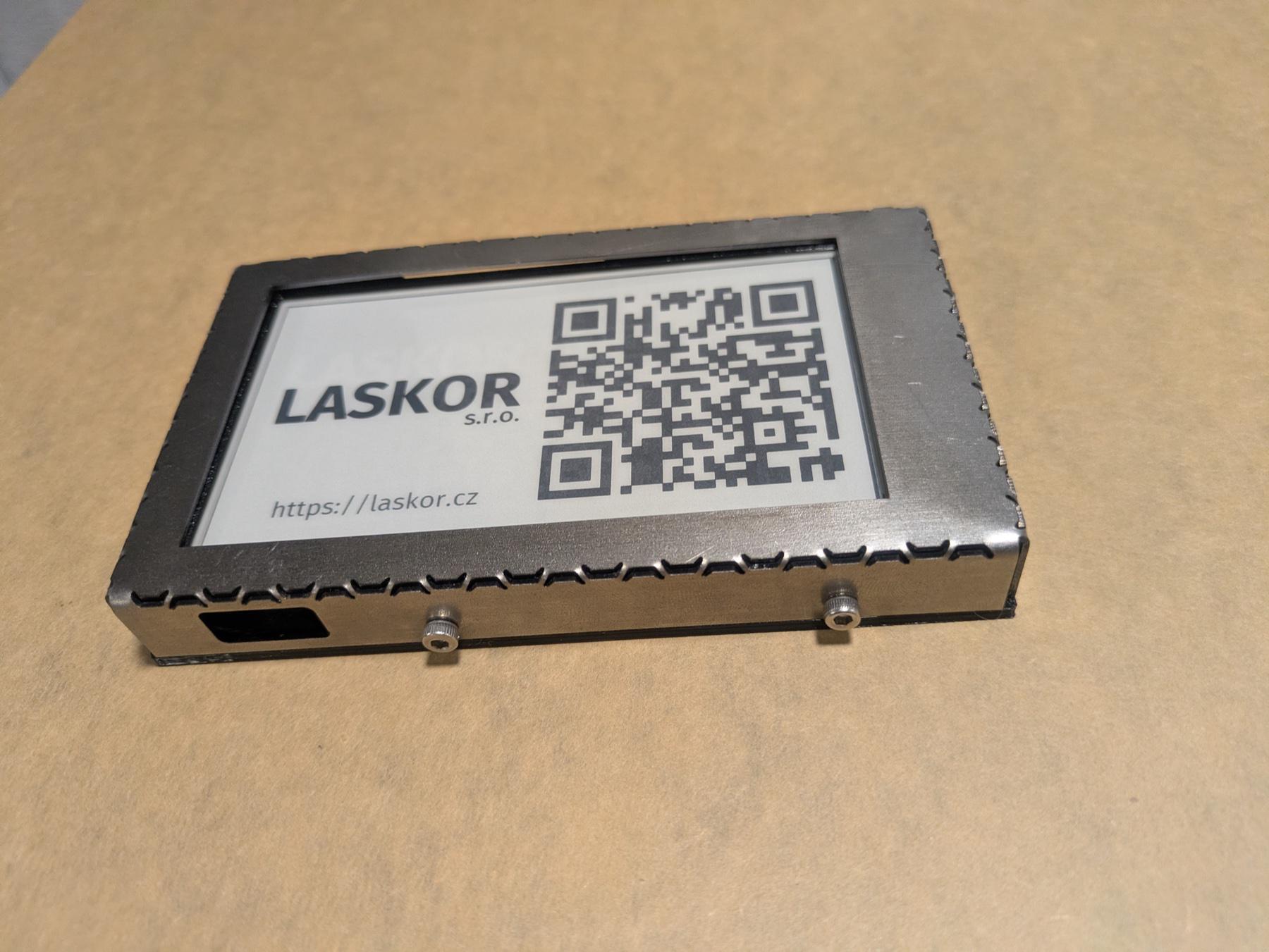

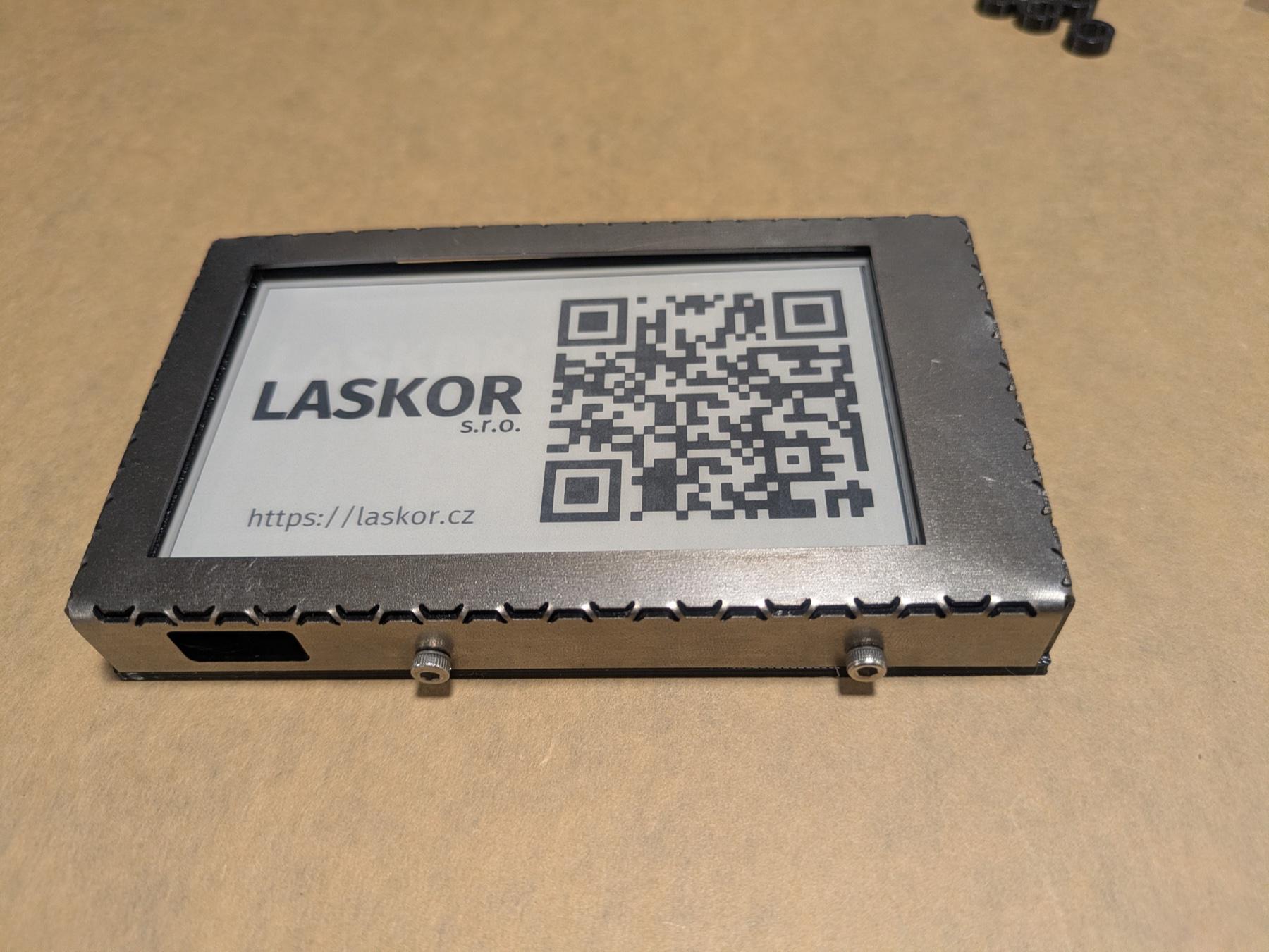

Ceny na příkladu krytu z fotek, za jeden kus:

Návrh: od 500 Kč, jednorázově. Desku přeměříme nebo vezmeme váš model, uděláme rozvin panelu a případně model zadního dílu. Opakovaná objednávka podle hotového návrhu jde bez této položky.
Čelní panel z fotek, 135 × 80 mm z 1mm oceli, vyřezaný a poslaný naplocho: 490 Kč za jeden kus, od 10 kusů 250 Kč za kus. Jiný rozměr nebo nerez spočítáme podle výkresu.
Tištěný zadní díl k tomuto panelu: plus zhruba 300 Kč.
Montáž děláme u prvního prototypu. Dál kryt přichází v dílech, smontovaný jen po domluvě.

Proč kovová čelní strana

Čelní panel se opotřebuje jako první: sahá se na něj, pokládá se na stůl, otírá se. Na tištěném plastu jsou vidět vrstvy, lesk se otře do matných skvrn, světlý plast žloutne. Ocel vypadá po roce stejně jako v den montáže a na broušeném nerezu drobné škrábance zapadnou do textury. Přístroj v ocelovém krytu vypadá na fotce i v ruce jako sériový výrobek, ne jako prototyp. Nerez necháváme bez povrchové úpravy, ocel brousíme nebo dáváme partnerovi na práškové lakování.

Kde zůstává plast

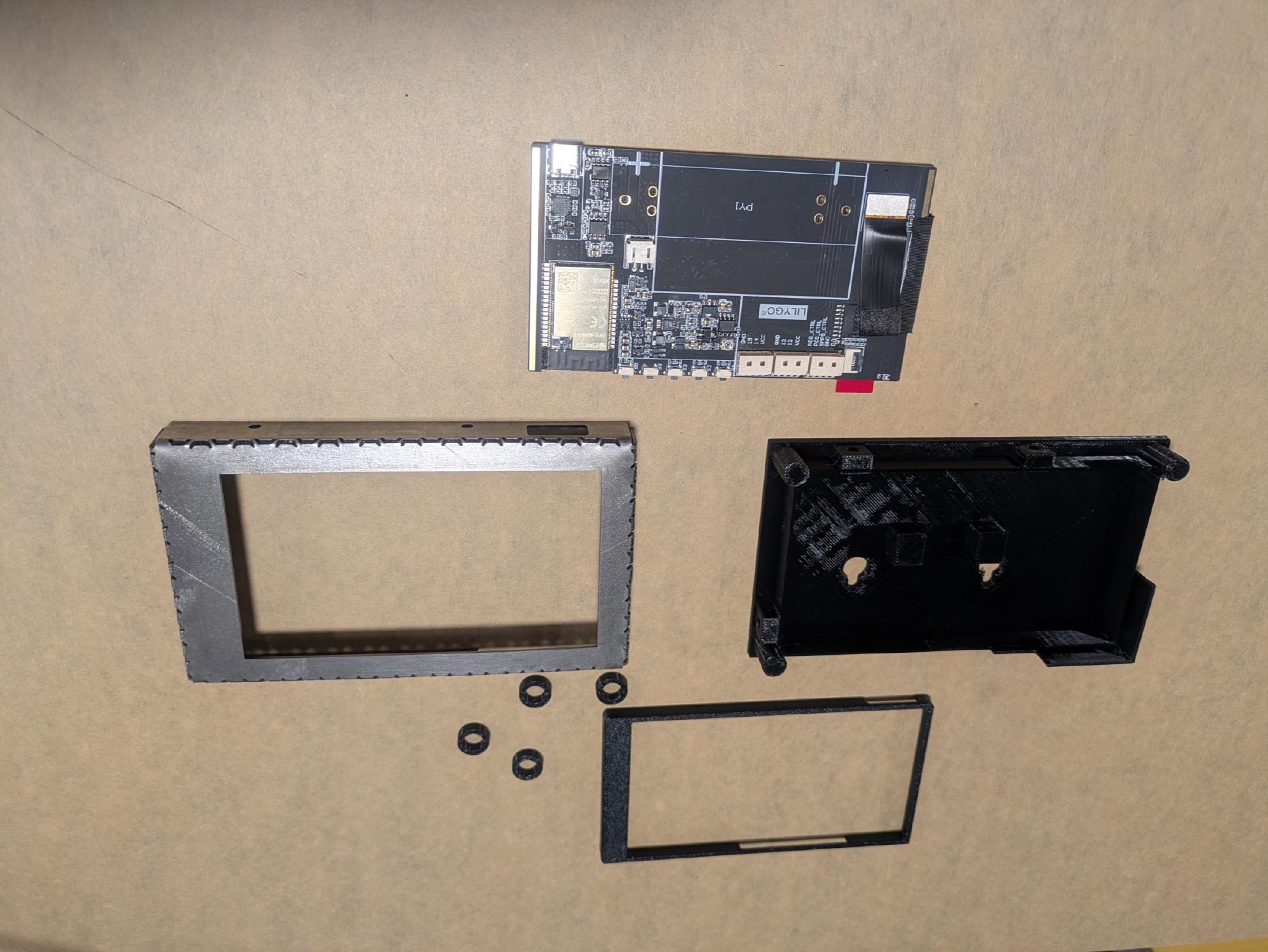

Wi‑Fi, Bluetooth ani NFC přes ocel neprojdou, proto stěnu u antény necháváme plastovou. U našeho krytu pro desku LilyGO T5 míří modul ESP32 do tištěného zadního dílu a Wi‑Fi funguje. Tiskneme z PETG, ABS nebo nylonu, tiskový prostor je až 390 × 390 × 340 mm. Pokud přístroj žádné rádio nemá, může být i zadní díl z kovu.

Co poslat

Fotku desky, její rozměry nebo STEP model a seznam toho, co má koukat ven: displej, USB, tlačítka, LED. Výkres panelu děláme my a posíláme ke schválení před řezem. Vyrábíme od jednoho kusu; u série řežeme panely z jednoho plechu.
